Vocabulario y expresiones comunes en impresión 3D

Piezas de la impresora

• Hotend: Parte del extrusor que calienta y funde el filamento.

• Extrusor: Componente que empuja el filamento hacia el hotend.

• Boquilla/Nozzle: Punta del hotend que determina el diámetro de extrusión.

• Cama caliente: Superficie de impresión que puede calentarse para mejorar la adhesión.

• Ejes: Componentes que permiten el movimiento en X, Y y Z.

• Carro: Parte móvil que soporta el extrusor.

• Endstop: Sensor que define los límites de movimiento en cada eje.

• Rodamientos lineales: Piezas que permiten movimientos suaves en los ejes.

• Poleas: Utilizadas para mover correas de transmisión.

• Correas dentadas: Transmiten el movimiento de los motores a los ejes.

• Fuente de alimentación: Proporciona energía a la impresora.

• Placa base/Mainboard: Circuito central que controla la impresora.

• Ventilador de capa: Ventilador que enfría el filamento recién depositado.

Materiales

• PLA: Filamento biodegradable, fácil de imprimir.

• ABS: Plástico resistente, requiere cama caliente y ambiente controlado.

• PETG: Material duradero y resistente a la humedad.

• TPU: Filamento flexible y elástico.

• Nylon: Material resistente y duradero.

• Resina UV: Usada en impresoras SLA/DLP para crear piezas detalladas.

• PVA: Material soluble usado como soporte.

• HIPS: Similar al ABS, se disuelve con limoneno, ideal para soportes.

Errores comunes

• Stringing: Hilos finos de filamento entre piezas debido a una retracción insuficiente.

• Ghosting: Líneas o sombras en la pieza causadas por vibraciones.

• Warping: Deformación de las esquinas debido a un enfriamiento desigual.

• Elephant’s foot: Base ensanchada causada por una cama demasiado caliente.

• Under-extrusion: Filamento insuficiente, dejando huecos en la impresión.

• Over-extrusion: Exceso de filamento, creando defectos en la superficie.

• Layer shifting: Desplazamiento de capas debido a fallos mecánicos o motores desalineados.

• Z-wobble: Ondulaciones verticales causadas por un eje Z mal ajustado.

• Blobs: Acumulación de material en puntos específicos.

• Clogging: Obstrucción de la boquilla.

Procesos, Software y configuraciones

• Nivelación de cama: Ajustar la distancia entre la cama y el extrusor.

• Retracción: Movimiento inverso del filamento para evitar el stringing.

• Calibración de flujo: Ajustar la cantidad de filamento extruido.

• Priming: Extruir filamento antes de empezar una impresión.

• Skirt: Línea periférica para estabilizar el flujo de filamento.

• Brim: Extensión plana alrededor de la base para mejorar la adhesión.

• Raft: Base de varias capas para soportar la pieza.

• Soportes/Supports: Estructuras adicionales para sostener voladizos.

• Postprocesado: Operaciones posteriores como lijado, pintado o curado.

• Slicer: Programa que convierte modelos 3D en G-code (ej.: Cura, PrusaSlicer).

• G-code: Código que controla los movimientos de la impresora.

• Velocidad de impresión: Rapidez con la que se deposita el filamento.

• Altura de capa: Grosor de cada capa en la impresión.

• Densidad de relleno: Porcentaje de material dentro de la pieza.

• Temperatura de extrusión: Grado al que se funde el filamento.

• Velocidad de retracción: Rapidez con que el filamento se retrae.

• Ancho de línea: Grosor de las líneas de filamento depositadas.

• STL: Formato de archivo para modelos 3D.

• Overhang: Áreas que se imprimen en ángulo sin soporte.

• Voladizo: Partes de una pieza que sobresalen sin apoyo.

• Bed adhesion: Adhesión de la pieza a la cama.

• Puenteado (Bridging): Impresión de material entre dos puntos sin soporte debajo.

• Flow rate: Tasa de flujo del filamento.

• PID tuning: Ajuste de los parámetros de temperatura.

• Print time: Tiempo estimado de impresión.

Tipos de impresoras

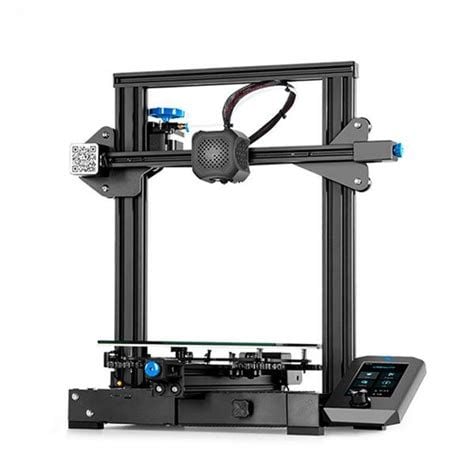

• Impresora cartesiana: Impresora basada en los ejes X, Y, Z con movimientos lineales tradicionales.

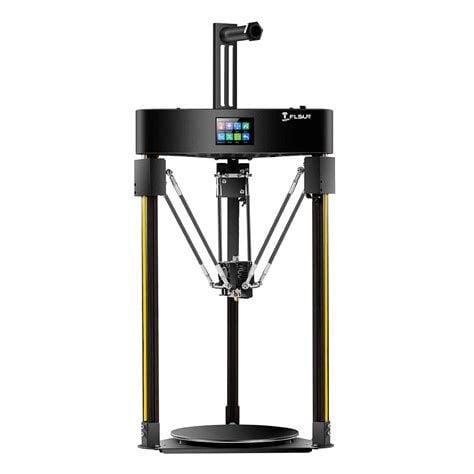

• Impresora delta: Utiliza tres brazos móviles para posicionar el extrusor; conocida por su rapidez.

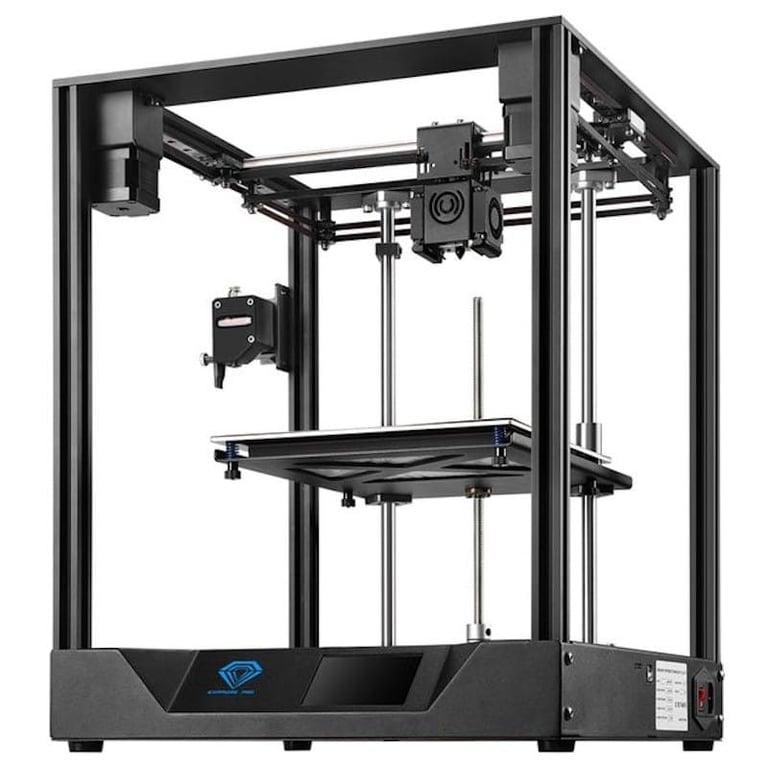

• Impresora CoreXY: Diseñada con un sistema de movimiento cruzado para mejorar la precisión y velocidad.

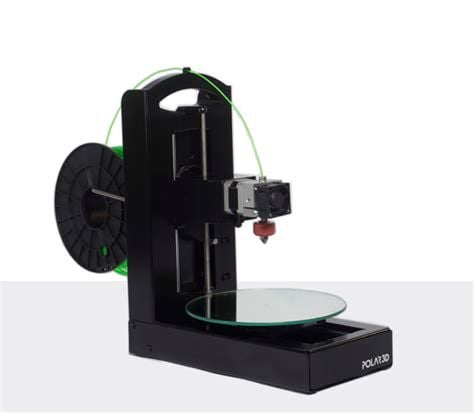

• Impresora polar: Basada en un sistema de coordenadas polares, combina movimientos de rotación y lineales.

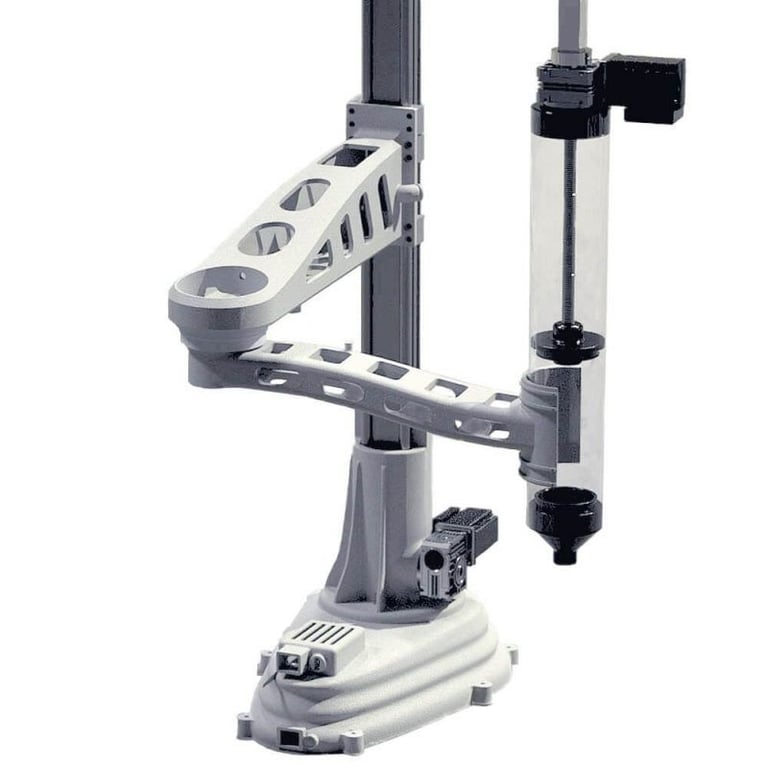

• Impresora SCARA: Utiliza brazos articulados para posicionar el extrusor; adecuada para piezas grandes.

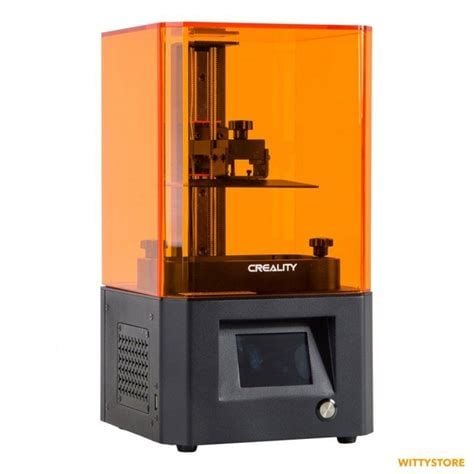

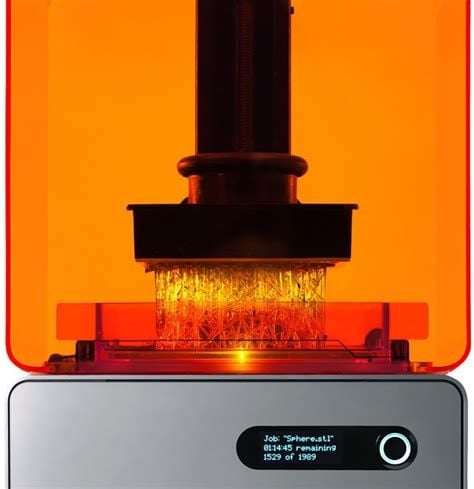

• Impresora SLA: Impresión por fotopolimerización mediante láser sobre resina líquida.

• Impresora DLP: Similar a SLA, pero utiliza un proyector digital para curar capas completas.

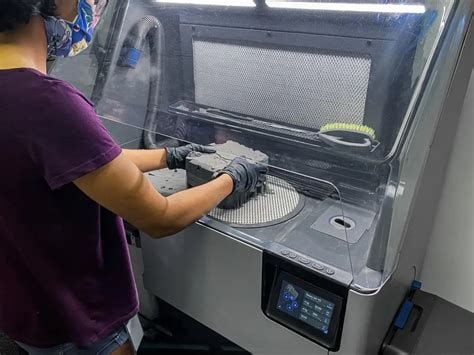

• Impresora SLS: Usa láser para sinterizar polvo en capas.

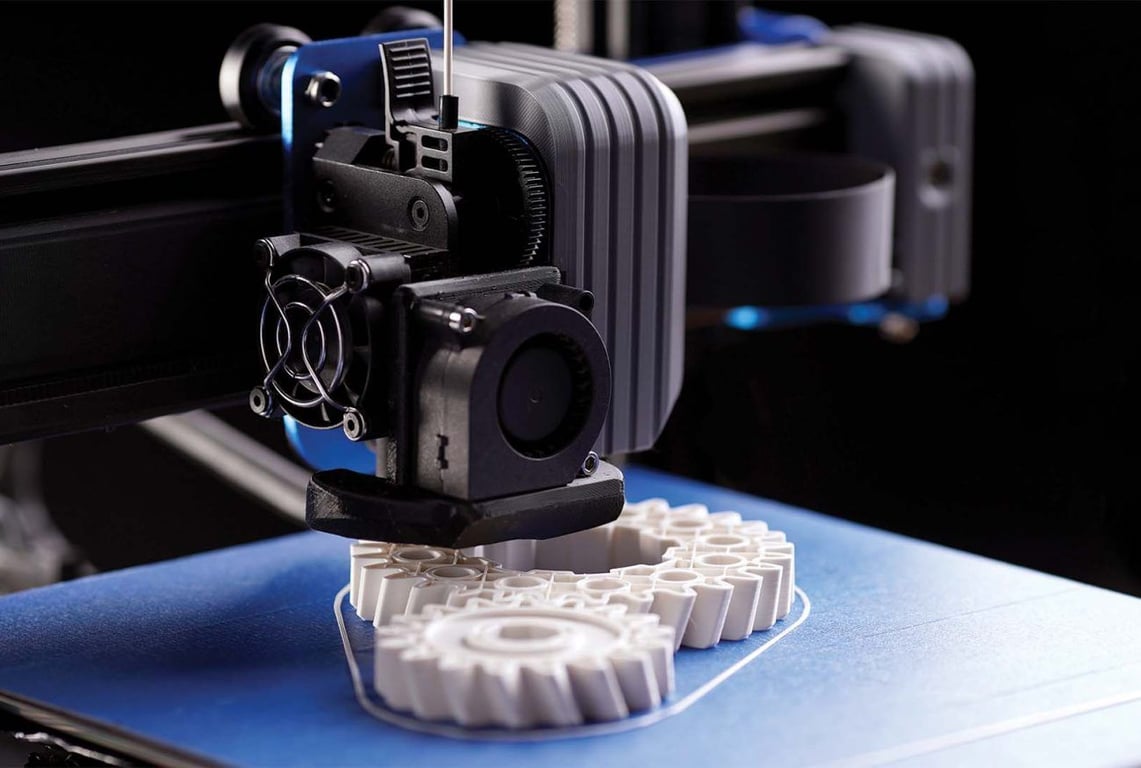

• Impresora FDM/FFF: Extrusión de filamento termoplástico capa a capa.

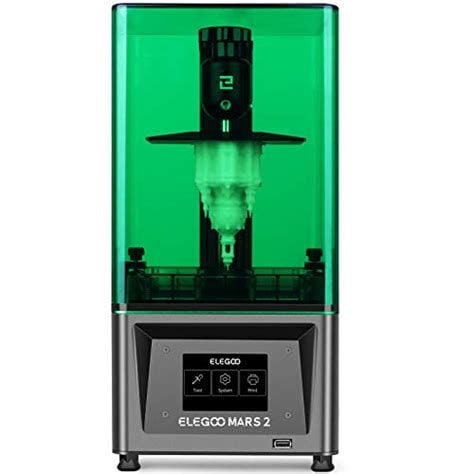

• Impresora de resina MSLA: Usa una pantalla LCD y luz UV para curar resina.
