Puedes encontrar el proyecto en Imprimibles: https://www.printables.com/model/417710-prusa-mini-bear-frame-z10

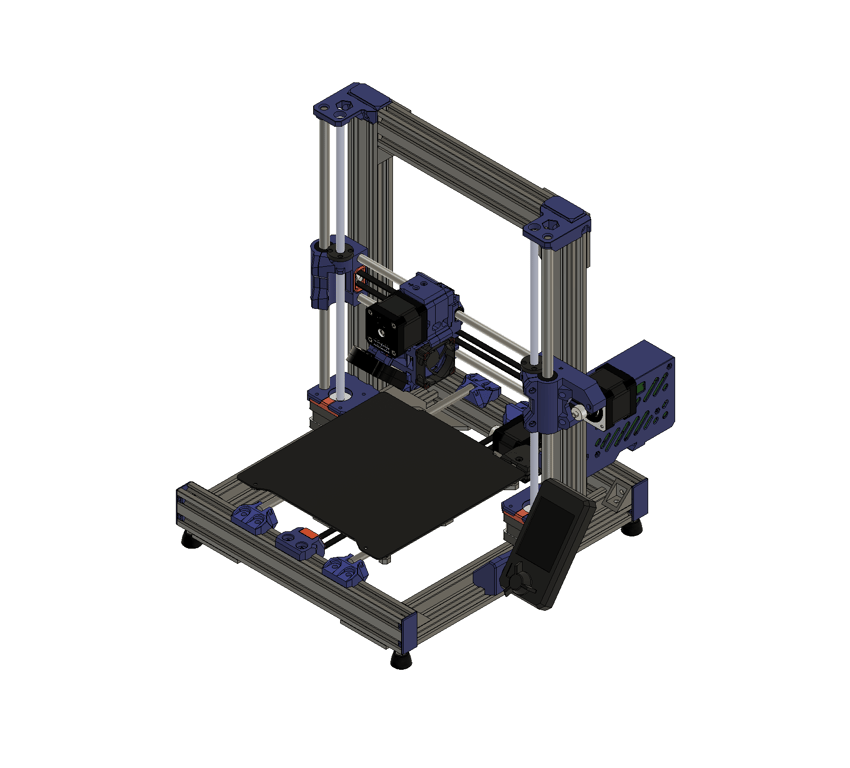

¿Qué es esto?
Se trata de tomar una Prusa Mini original (o un clon), conservar los componentes principales de la máquina y ofrecer una alternativa basada en perfiles de aluminio, para aumentar el rendimiento, la funcionalidad y la estabilidad. y calidad de impresión.
En primer lugar, necesitarás comprar algunos productos esenciales para convertir tu Prusa mini en Mini Bear, esto es lo que necesitarás :
- 1x Prusa Mini (Original o clon)
- 1x E3DV6 Hot End (también puedes usar el original)
- 1x motores paso a paso Prusa MINI z (tipo TR8*4 310 mm)
- 1x kit de extrusora de doble accionamiento
- 1x rodamiento lineal LMU8 LMU8 (marca de preferencia Misumi)
- 100x tuercas en T (M4 o M5)
- 100 tornillos de cabeza hexagonal (generalmente negros, yo usé acero inoxidable M5)
- Cinturón de 2 m GT2 de 6 mm
- Perfiles de extrusión de aluminio (ranura de 2040 v)
- 1x filamento PETG para imprimir las piezas (carrete de 2 filamentos si son 2 colores)
- 1x Pieza de PTFE de 44,3 mm para el Hot End
- 1 kit de sensor de filamento
Detallamos todo esto :
- Para el extrusor , personalmente, tomé un E3DV6, ATENCIÓN, necesitas un 24V (24v / todo metal), necesitas el estilo Bowden para poder meter un trozo de PTFE (44,3 mm) en su interior.
También puedes utilizar el extrusor original (esto evita costes adicionales), para ello te invito a visitar el post de Tomson AQUÍ.
Compras (consejos):
- E3DV6: AQUÍ
- PTFE: AQUÍ
___________________________________
Motor Z con varilla trapezoidal (tipo TR8*4 310mm), muy importante, debe ser compatible con el original.
Compras (3 modelos disponibles, compatibles y probados) :
- Prusa original: AQUÍ
- Versión Blurolls: AQUÍ (parece suministrado con la tuerca trapezoidal)
- Versión Hanpose (la que compré, pero con tuerca trapezoidal no incluida): AQUÍ
Si necesitas imprimir una tuerca trapezoidal compatible con el vástago trapezoidal de la Mini: AQUÍ
___________________________________
Kit de extrusora de doble accionamiento
, para hacer una Prusa MK3S de accionamiento directo, necesitarás un
doble accionamiento (coge la versión con tuerca, rodamiento y varilla
lisa, la necesitarás).
, para hacer una Prusa MK3S de accionamiento directo, necesitarás un
doble accionamiento (coge la versión con tuerca, rodamiento y varilla
lisa, la necesitarás).
Compra :
- Original: AQUÍ
- Aliexpress: (El que compré) AQUÍ
___________________________________
Rodamiento lineal LMU8
(preferiblemente marca Misumi), por lo que los rodamientos (en el
momento de escribir este artículo) parecen no estar disponibles, nos
parecen muy buenos en aliexpress.
(preferiblemente marca Misumi), por lo que los rodamientos (en el
momento de escribir este artículo) parecen no estar disponibles, nos
parecen muy buenos en aliexpress.
Compra :
- Rodamiento lineal LMU8: AQUÍ
Consejo :
- Limpiar los rodamientos con alcohol isopropílico (remojar 30 minutos,
remover de vez en cuando) y engrasarlos con, por ejemplo, grasa Super
Lube: AQUÍ
Consejo que encaja bien: AQUÍ
PRECAUCIÓN
: Si conservas las varillas lisas originales de Ø10 mm, necesitarás
solo un rodamiento adicional, pero si decides comprar varillas lisas de
Ø8 mm, tendrás que comprar 5 rodamientos en total (4 para el eje Z y 1
para el eje Z). eje X).
: Si conservas las varillas lisas originales de Ø10 mm, necesitarás
solo un rodamiento adicional, pero si decides comprar varillas lisas de
Ø8 mm, tendrás que comprar 5 rodamientos en total (4 para el eje Z y 1
para el eje Z). eje X).
___________________________________
Tuercas en T (M4 o M5)
, te aconsejo que compres una bolsa de 100 piezas, porque los soportes
de los soportes (5 para cada soporte, hay 10 soportes + el resto para
fijar) utilizan muchos conectores.
, te aconsejo que compres una bolsa de 100 piezas, porque los soportes
de los soportes (5 para cada soporte, hay 10 soportes + el resto para
fijar) utilizan muchos conectores.
Para los tornillos hay cajas completas como esta: AQUÍ
, no está mal, pero en mi caso casi solo usé M5x8 mm (los 12mm son muy
largos y tocan la parte inferior del perfil de aluminio), ¿por qué M5 y
no M4? porque los M5 tienen cabezas más grandes y permiten un apriete
más potente), necesitarás al menos 50, te aconsejo que cojas 100 jajaja,
¡se va rápido!
, no está mal, pero en mi caso casi solo usé M5x8 mm (los 12mm son muy
largos y tocan la parte inferior del perfil de aluminio), ¿por qué M5 y
no M4? porque los M5 tienen cabezas más grandes y permiten un apriete
más potente), necesitarás al menos 50, te aconsejo que cojas 100 jajaja,
¡se va rápido!
Al final te aconsejo que compres, una caja completa de tornillos de diferentes dimensiones para tener mucho donde elegir, una bolsa de 100 piezas de M5x8 mm y una bolsa de 100 piezas de conector M5 .
Compra :
- Tuercas en T (x100): AQUÍ
- Caja de 500 tornillos, diferentes dimensiones: AQUÍ
- Tornillo cabeza hexagonal M5x8 mm (x100): AQUÍ
___________________________________
Correa GT2 de 6 mm , las originales son demasiado cortas, por lo que tendrás que comprar unas nuevas, ¡2 m deberían ser suficientes!
Compra :
- Correa GT2 6mm (2m) : AQUÍ
___________________________________

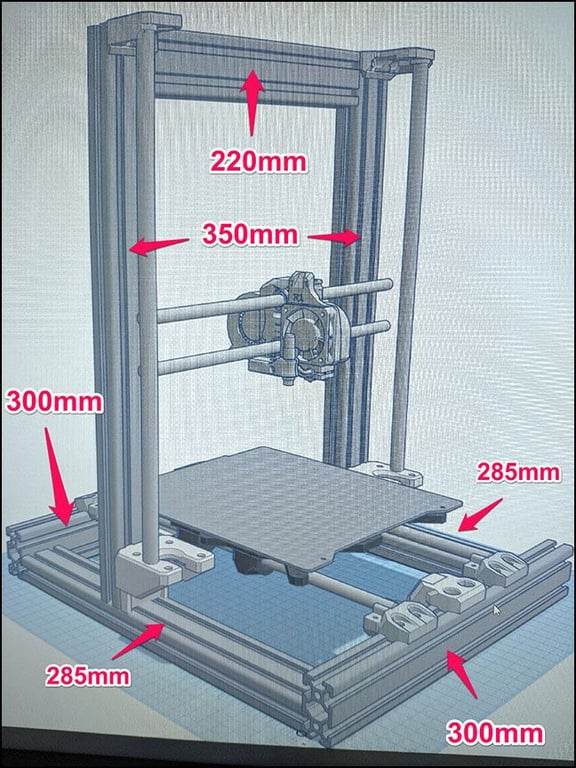

Perfiles de extrusión de aluminio (2040 v-slot) , TENGA CUIDADO, tome 2040 v-slot , necesitará 7 canciones en total:
- 2 piezas de 300 mm (Delantera y trasera)
- 2 piezas de 285 mm (lado derecho e izquierdo del eje Y)
- 2 piezas de 350 mm (lado derecho e izquierdo del eje Z)
- 1 pieza de 220 mm (Superior)
Compra :
- Perfiles de extrusión de aluminio: AQUÍ
- Construcción abierta: AQUÍ
Aquí hay una ilustración:
